Соединители ОСН

Описание продукции

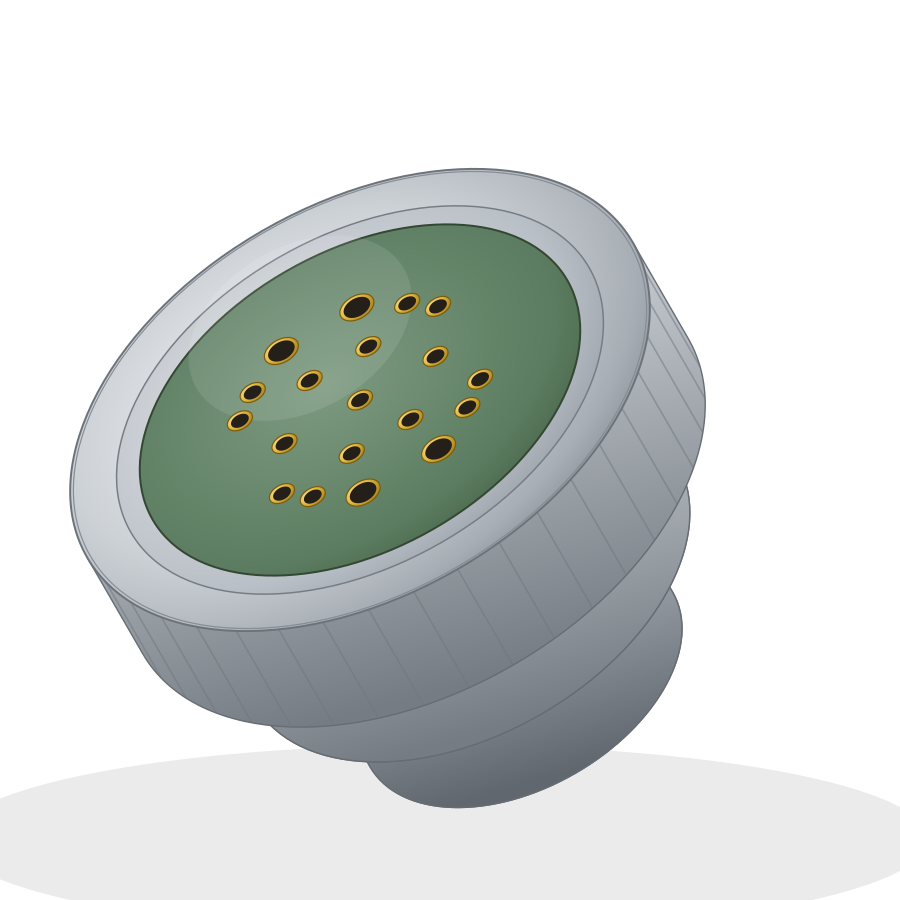

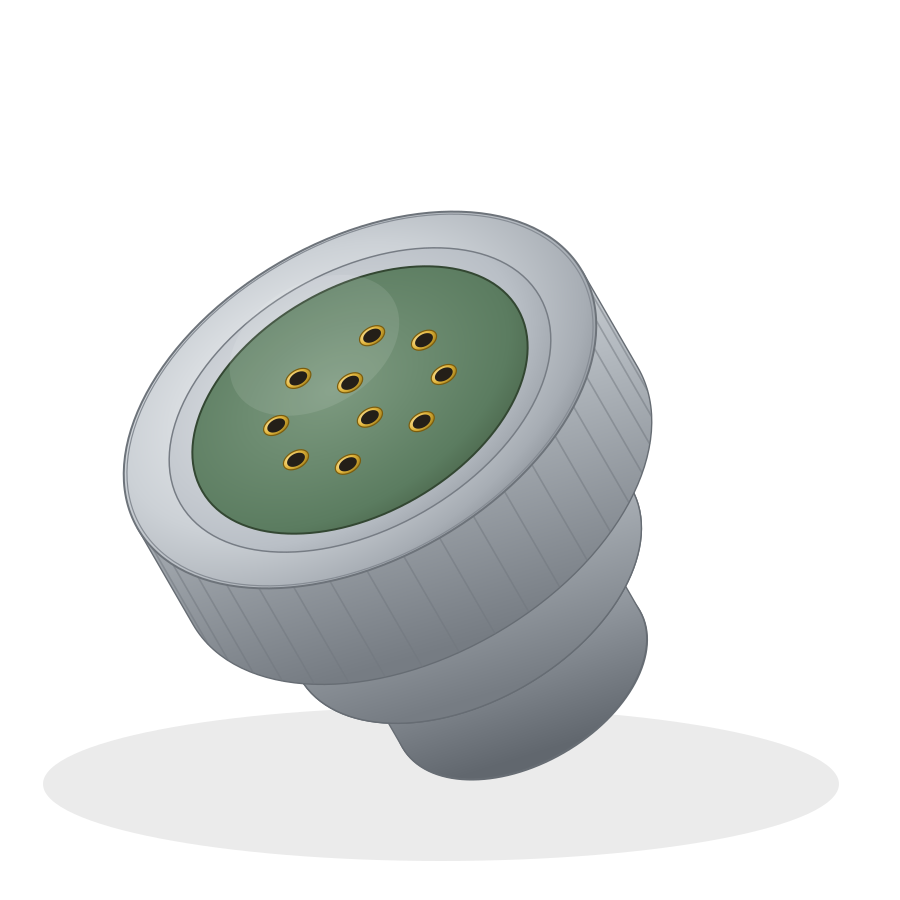

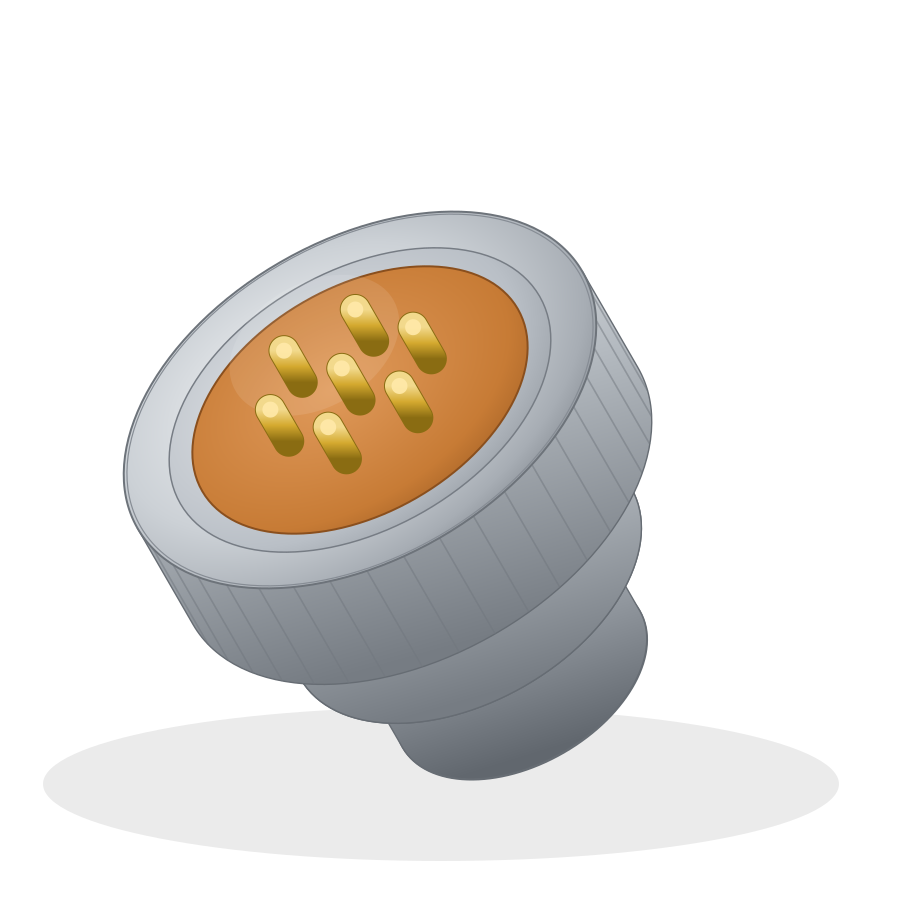

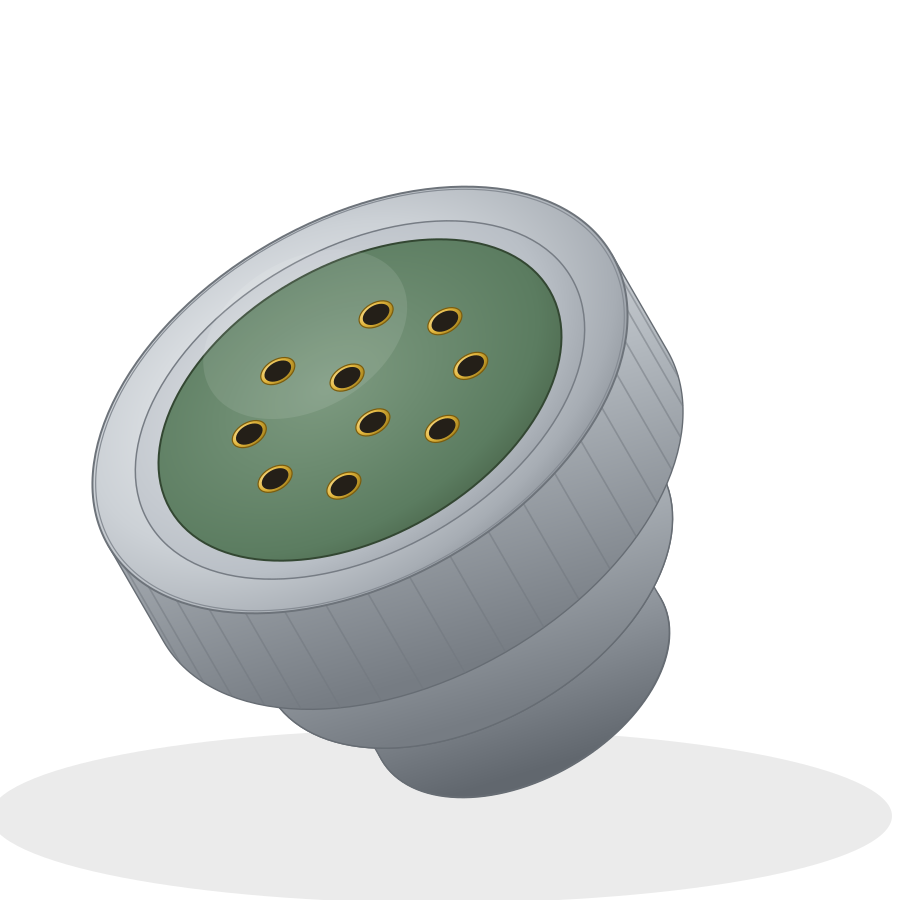

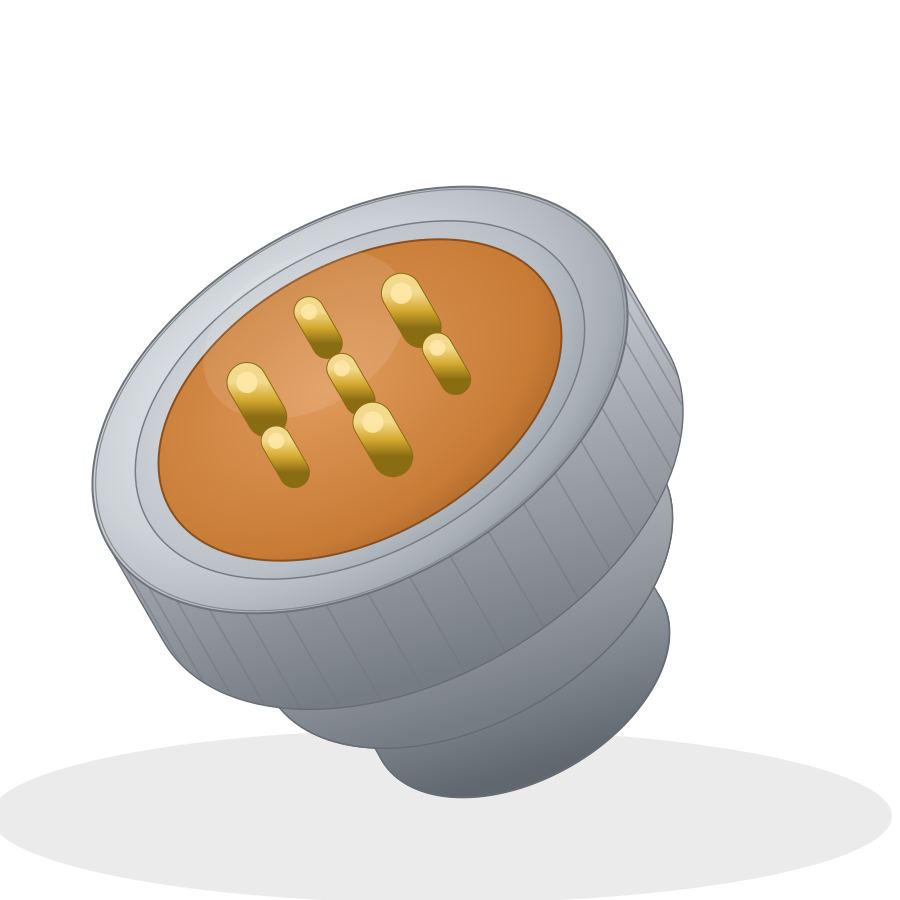

Соединители цилиндрические многопозиционные с извлекаемыми контактами ОСН-25, внутреннего монтажа, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В (амплитудное значение).
Соединители ОСН-25 состоят из приборной и кабельной частей.
Вилки и розетки могут быть как приборными, так и кабельными. Вилки и розетки поставляются без кожуха, с прямым кожухом, с угловым кожухом, с обоймой под термоусаживаемые трубки.
Тип сочленения: байонетный.
Розетки (вилки) соответствующих типономиналов по сочетанию контактов, условному размеру корпуса, позиции установки изолятора сочленяются с соответствующими типономиналами по сочетанию кон-тактов, условному размеру корпуса, позиции установки изолятора вилок (розеток) СНЦ23 ГЕО.364.241ТУ, СНЦ1 ЦСНК.430421.001ТУ, ОНЦ-Бг-1 ЦСНК.430421.016ТУ, СН2М ТУ 6313-001-07505861-98. Вилки (розетки) соединителей ОСН-25 с золотым покрытием контактов не взаимозаменяемы и не взаимосочленяемы с розетками (вилками) соединителей ОСН-25 с никелевым покрытием контактов.
Покрытие контактов: золото (по умолчанию), никель.
Климатическое исполнение: УХЛ ГОСТ 15150-69.

Параметр Значение 1 Значение 2
Сопротивление контактов Диаметр контакта – 1,0 мм не более 5,0 мОм (золото)
не более 10,0 мОм (никель)
Диаметр контакта – 1,5 мм не более 2,5 мОм (золото)
не более 7,5 мОм (никель)
Диаметр контакта – 2,0 мм не более 1,6 мОм (золото)
не более 5,0 мОм (никель)
Сопротивление изоляции не менее 5000 МОм
Рабочий ток на каждый контакт Диаметр контакта – 1,0 мм 5,0…9,5 А (золото)
5,0 А (никель)
Диаметр контакта – 1,5 мм 9,0…15,0 А (золото)
7,5…10,0 А (никель)
Диаметр контакта – 2,0 мм 14 А (золото)
10 А (никель)
Максимальный ток на каждый контакт Диаметр контакта – 1,0 мм 11,0 А (золото)
10,0 А (никель)
Диаметр контакта – 1,5 мм 20,0 А (золото)
18,0 А (никель)
Диаметр контакта – 2,0 мм 28 А (золото)
20 А (никель)
Максимальное рабочее напряжение переменного тока или амплитудное значение постоянного тока ОСН-25-3/14, -4/14, -7/22, -19/22 700 В
ОСН-25-7/18, -10/22 500 В
ОСН-25-10/18, -19/22 400 В
Количество сочленений-расчленений 250
Минимальный срок сохраняемости 25 лет

Документация

Каталог Соединители ОСН-25

Руководство по эксплуатации ЛВТС 430421 003 РЭ
