Технические характеристики ВИП ИБП (выходные)

Таблица 2

Фазы на выходе

1 или 3

Выходное линейное напряжение переменного тока, В

180…250

Максимальная активная выходная мощность, кВт

Максимальная полная выходная мощность, кВА

Выходное напряжение постоянного тока, В

Выходная мощность постоянного тока напряжением 24 В, кВт

Выходное напряжение постоянного тока, В

220

Выходная мощность постоянного тока напряжением 220 В, кВт

Отклонение величины выходного напряжения при изменении нагрузки, %

не более 0,5

КПД в режиме работы от электросети, %

не менее 92

Ограничение выходного тока от номинального значения, %

не менее 110

Технические характеристики ВИП ИБП (входные)

Таблица 1

Входное переменное линейное напряжение (однофазное/трехфазное), В

220/380

Частота входного напряжения, Гц

Входное напряжение постоянного тока, В

–

Общие технические характеристики ВИП ИБП

Таблица 3

Режим работы

непрерывный

Сечение подводящего кабеля, мм

до 75

Диапазон рабочих температур, ºС

+1…+40

Окраска

RAL 7035

Вентиляция

принудительная

Пожаробезопасность

соотв. ГОСТ 12.1.004-91

ЭМС

соотв. ГОСТ Р 50656-2001

Интерфейсы передачи данных

RS-485, Ethernet

Средняя наработка на отказ, ч

20000

Гарантийный срок эксплуатации, лет

Срок службы, лет

не менее 25

Модульная система бесперебойного электропитания пере-

менного тока ВИП ИБП выполнена в компактном шкафном

исполнении, основана на применении крейта системы вы-

прямителей КСВ-Smart-M с использованием источников

питания ВИП 4000/220 АК(RS), а также инверторной сис-

темы Smart-M с использованием инверторов модульных

ИМ 2500/220. Внутри шкафа, соответствующего стандарту

19”, размещаются все необходимые компоненты: устройст-

ва распределения электроэнергии, преобразователи, бай-

пас (ручной и электронный), контроллер и аккумуляторные

батареи.

ВИП ИБП предназначен для обеспечения непрерывной

подачи качественного переменного тока частотой 50 Гц как

к однофазным, так и к трехфазным потребителям. Система

эффективно справляется с перебоями в электроснабжении

или ухудшением параметров входного напряжения, а также

выполняет функцию улучшения качества электроэнергии.

Питание осуществляется от одно- или трехфазной сети пере-

менного тока, а в аварийных ситуациях – от источника посто-

янного тока. Выходное напряжение может быть настроено

на стандартные значения: 220 или 380 В.

Система отличается высокой гибкостью благодаря возмож-

ности наращивания мощности и уровня резервирования

за счет дополнительных модулей. Это позволяет адаптиро-

вать ее под конкретные требования заказчика, обеспечивая

надежность и стабильность работы оборудования в любых

условиях.

В комплектацию входят современные функциональные элементы: сенсорный дисплей на дверце шкафа, интерфейсы

RS-232/RS-485, релейный блок с «сухими» контактами и слот для установки SNMP-карты.

Основные преимущества шкафных систем ВИП ИБП:

• «Горячая» замена ключевых компонентов, таких как источники питания и инверторы

(без прекращения работы системы).

• Наличие встроенных входных и выходных автоматических выключателей.

• Интеграция сервисного байпаса с защитой от ошибочного запуска.

• Надежная и компактная конструкция, оптимизированная для эффективного использования пространства.

ЭЛЕКТРОННАЯ

КОМПАНИЯ

УХЛ 4.2

IP 20

М 4

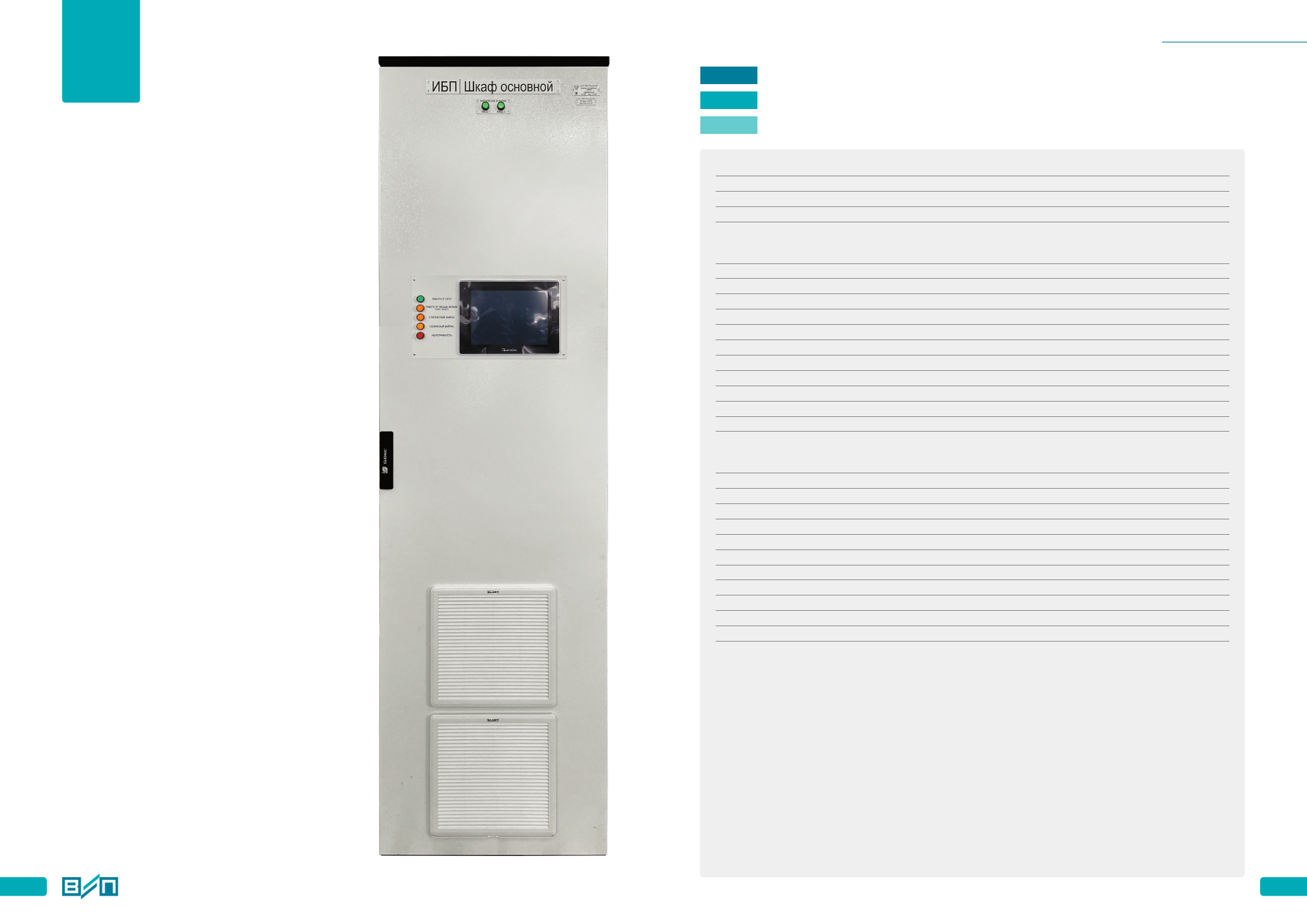

ШКАФ ВИП ИБП

Шкаф ИБП

на основе

оборудования АО «ЭК «ВИП»

ЭЛЕКТРОННАЯ

КОМПАНИЯ

Шкаф ИБП

на основе

оборудования АО «ЭК «ВИП»

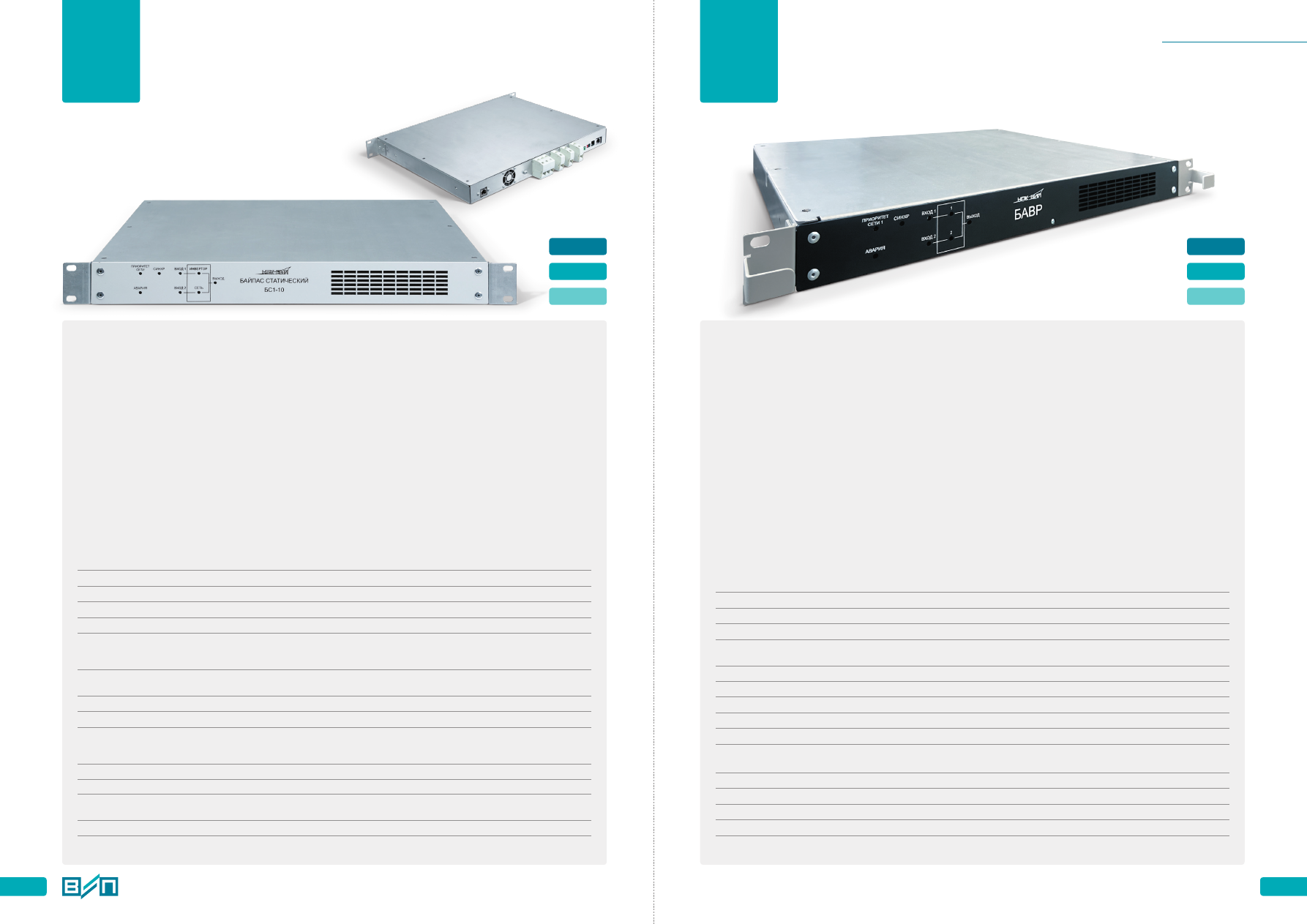

Байпас статический

БС 1-10

Инверторная система

Smart-M

Инвертор

ИМ 2500/220

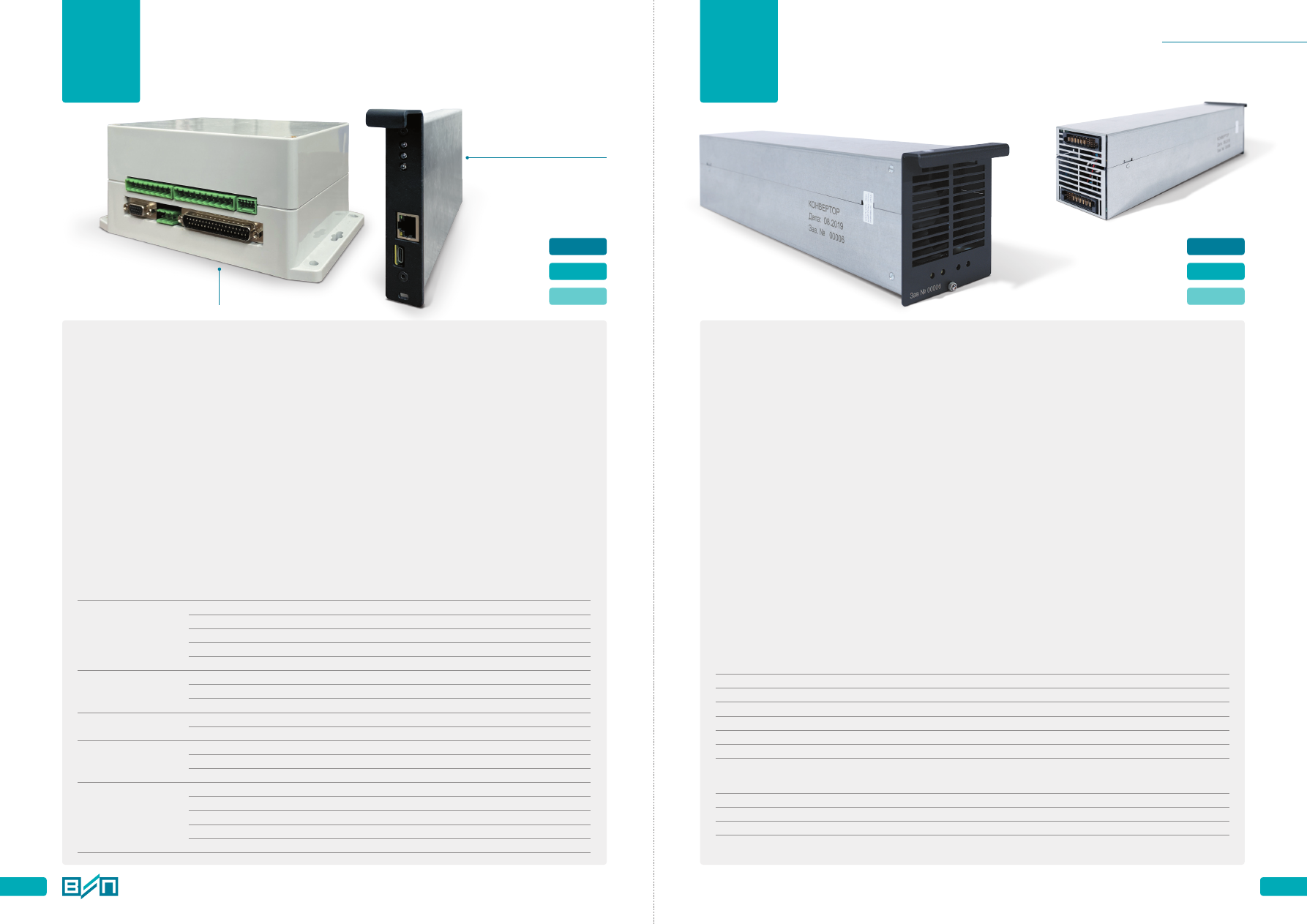

Контроллер

ИВА

Источник питания

ВИП 4000/220 АК(RS)

Крейт системы выпрямителей

КСВ-Smart-M

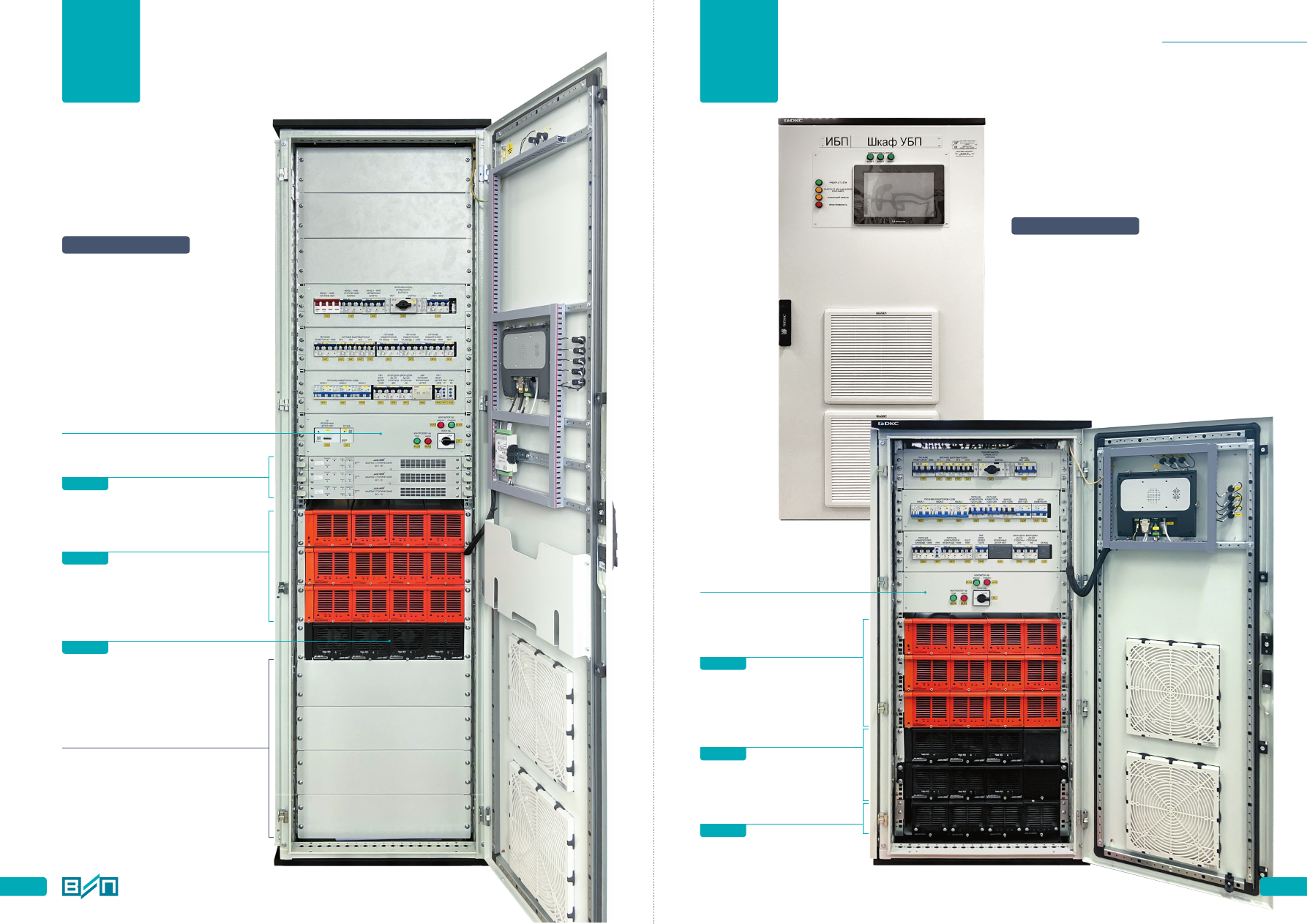

Шкаф ВИП ИБП

компактное исполнение

Шкаф ВИП ИБП

полноразмерное

исполнение

стр. 9

стр. 7–8

стр. 5–6

Байпас ручной

Возможна установка полок

для аккумуляторных батарей

Инверторная система

Smart-M

Инвертор

ИМ 2500/220

Контроллер

ИВА

Крейт системы

выпрямителей

КСВ-Smart-M

стр. 7–8

стр. 5–6

Байпас ручной

2000х800х600 мм

1400х800х600 мм

Источник питания

ВИП 4000/220 АК(RS)

ШКАФ ВИП ИБП

стр. 12

Крейт конверторов

1000/24

Инвертор модульный

ИМ 2500/220 ВРАТ.468.00.00

ЭЛЕКТРОННАЯ

КОМПАНИЯ

Инверторная система

Smart-M ВРАТ.469.00.00

ek-vip.ru

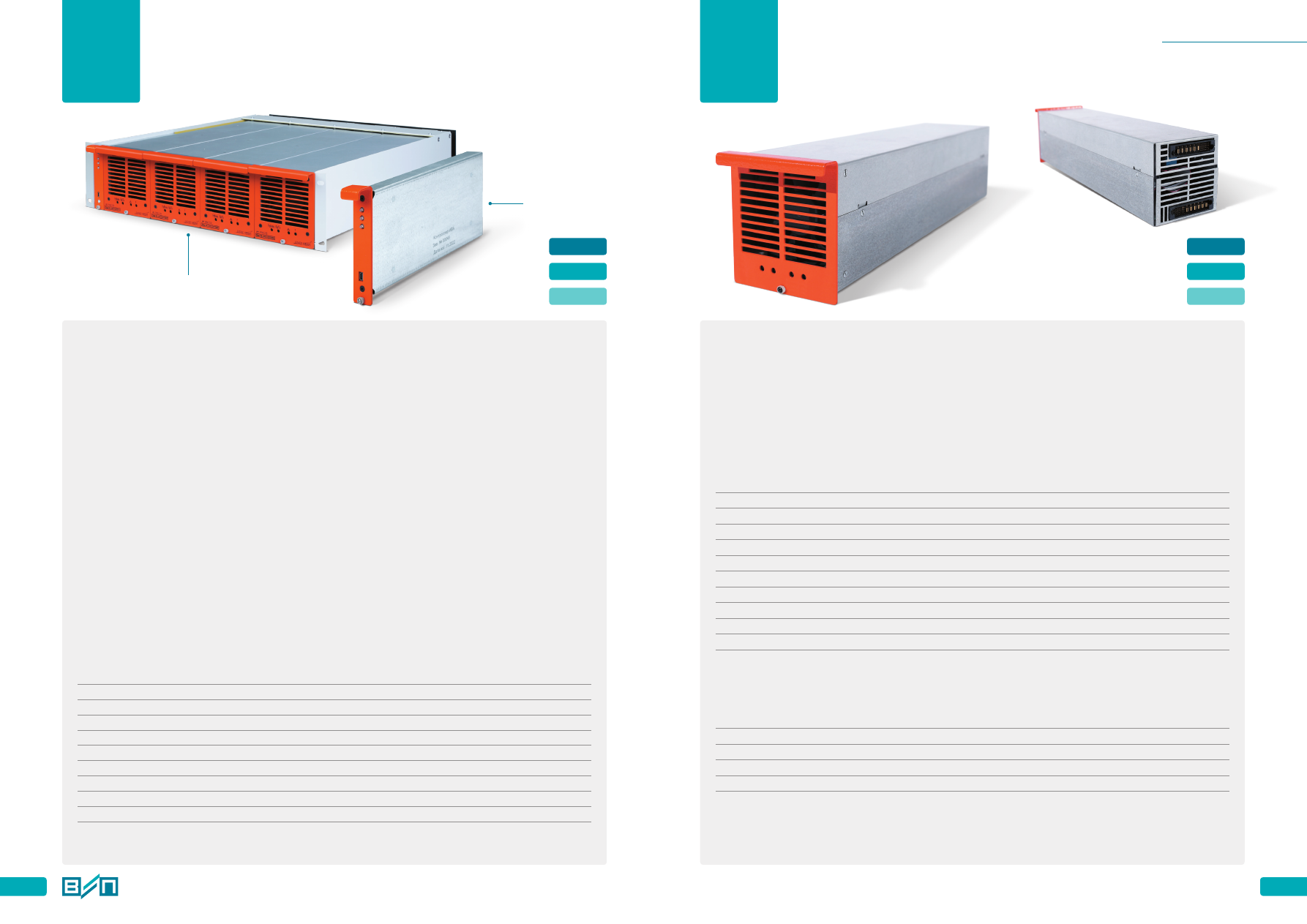

Крейт инверторов Smart-M

Крейт инверторов Smart-M (далее – КИ) – система бесперебойного питания с наращиваемой конфигурацией мощно-

стью от 2,5 до 30 кВА.

Основная функция – преобразование входного нестабилизированного напряжения однофазного переменного или пос-

тоянного тока в выходное стабилизированное напряжение однофазного или трехфазного переменного тока.

Инверторная система Smart-M совместно с зарядно-выпрямительным устройством на основе источников питания

ВИП 4000/220 АК(RS) образуют систему для построения и производства бесперебойного шкафного электротехничес-

кого оборудования.

Крейт инверторов Smart-M состоит из корзины инверторов ВРАТ.577.00.00, контроллера ИВА ВРАТ.474.00.00 и инверто-

ров модульных ИМ 2500/220 ВРАТ.468.00.00 (далее – ИМ).

Крейт инверторов Smart-M

Мониторинг аварийных сигналов.

Запись последних 200 событий в журнал сообщений.

Новая запись замещает самую раннюю (принцип FIFO).

Три аварийных сигнала: «срочный», «несрочный»,

«сигнал пользователя».

Два цифровых входа.

Два внешних интерфейса RS-485 протокола Modbus

RTU (MASTER, SLAVE) для связи с внешней системой

и панелью оператора.

Две внутренние шины CAN.

Гнездо USB-В на лицевой панели для подключения ком-

пьютера пользователя.

•

Максимальная выходная мощность крейта зависит

от количества установленных ИМ и при номинальном

входном напряжении составляет не менее: при одном

ИМ – 2,5 кВА (2 кВт), при двух – 5 кВА (4 кВт), при трех –

7,5 кВА (6 кВт), при четырех – 10 кВА (8 кВт).

Для увеличения мощности допускается параллельное

подключение КИ. Один или несколько КИ, подключенных

параллельно, образуют инверторную систему – одно-

фазную или трехфазную. Максимальное количество ИМ

в системе – 12. Одной системе требуется один контрол-

лер ИВА.

Контроллер ИВА обеспечивает:

УХЛ 4.2

IP 20

М 4

Технические характеристики КИ

Таблица 4

Входное переменное напряжение (однофазное/трехфазное), В

160…260/340…420

Частота входного напряжения, Гц

47…63

Входное напряжение постоянного тока, В

180…250

Выходное напряжение переменного тока, В

220…235

Максимальная активная выходная мощность (в зависимости от количества входящих ИМ), кВт

2/4/6/8

Максимальная полная выходная мощность (в зависимости от количества входящих ИМ), кВА

2,5/5/7,5/10

Максимальная полная выходная мощность системы инверторов из трех КИ, кВА

Температура окружающего воздуха, °С

минус 5…+55

Габаритные размеры, мм, не более

485x112x520

Контроллер ИВА

УХЛ 4.2

IP 20

М 4

Инвертор модульный ИМ 2500/220 (далее – ИМ) предназначен для питания устройств автоматики, телемеханики,

цепей управления и других потребителей электроэнергии на промышленных предприятиях.

ИМ имеет номинальную выходную мощность 2,5 кВА (2 кВт), предназначен для непрерывного электроснабжения

однофазных и трехфазных приемников переменным током напряжением 220 или 380 В и частотой 50 Гц.

Устройство обеспечивает бесперебойное питание однофазных и трехфазных потребителей, переключаясь на резервный

источник постоянного тока при отключении основного питания. ИМ поддерживает стабильные параметры электро-

энергии, улучшая качество источника питания.

ИМ устойчиво функционирует с критерием качества «А» при воздействии электромагнитных помех.

Технические характеристики ИМ

Таблица 5

Входное напряжение (переменный ток), В

220

Частота входного напряжения, Гц

Входное напряжение (постоянный ток), В

229

Выходное напряжение (переменный ток), В

220

Максимальная активная выходная мощность, Вт

2000

Максимальная полная выходная мощность, ВА

2500

КПД (при работе от переменного тока), %

КПД (при работе от постоянного тока), %

Интерфейс

CAN, RS-485

Габаритные размеры, мм

105х115х450

ИМ имеет термозащиту, защиту от перегрузки, защиту от короткого замыкания (КЗ) в нагрузке обратимого типа

(с самовосстановлением после снятия КЗ) – при устранении КЗ работа ИМ восстанавливается автоматически.

Предельные технические характеристики ИМ

Таблица 6

Входное напряжение (переменный ток), В

160…260

Частота входного напряжения, Гц

47…63

Входное напряжение (постоянный ток), В

180…350

Температура окружающего воздуха, °С

минус 5…+65

ШКАФ ВИП ИБП

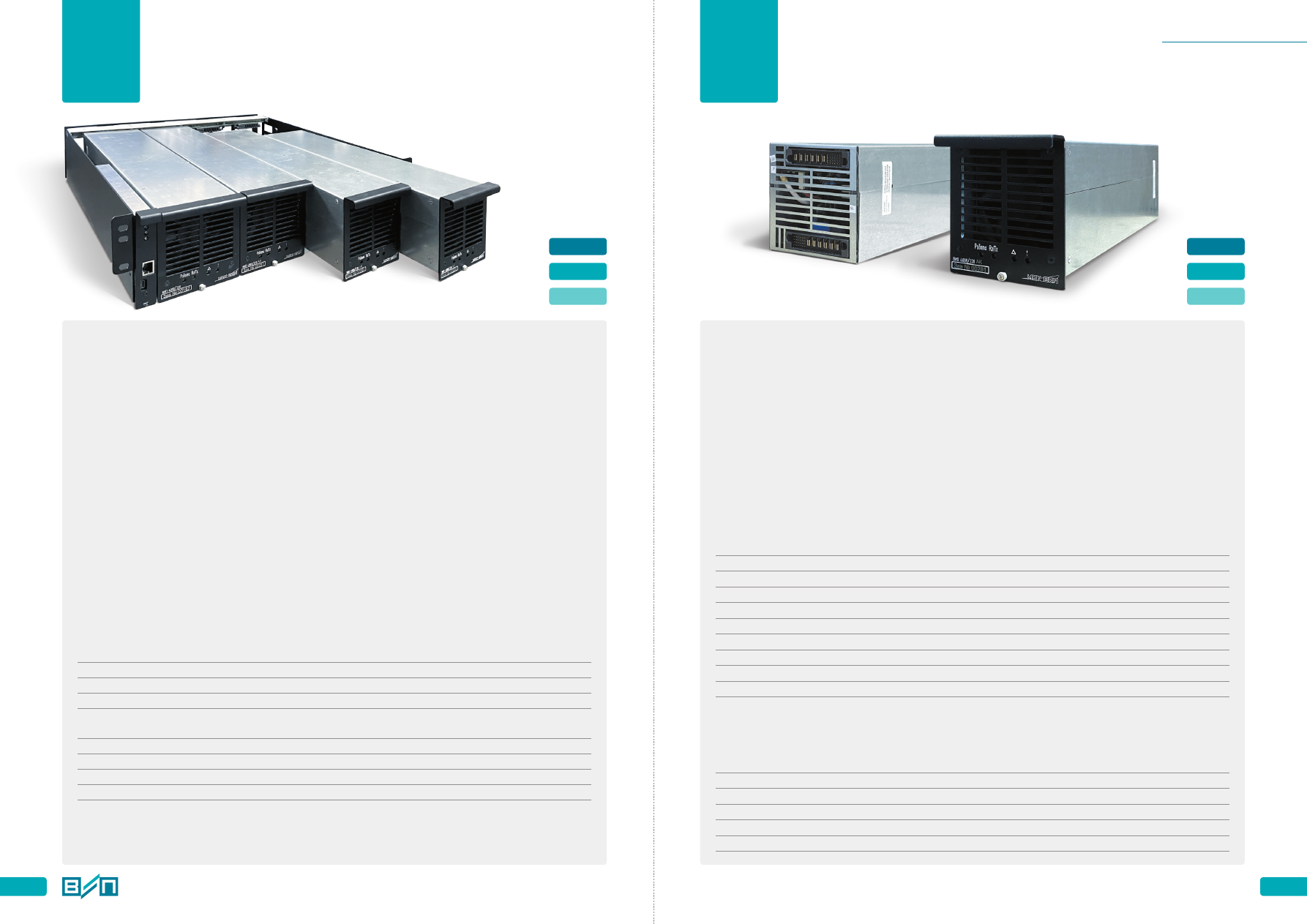

Крейт системы выпрямителей

КСВ-Smart-M ВРАТ.623.00.00

Источник питания

ВИП 4000/220 АК(RS) ВРАТ.494.00.00(-01)

ЭЛЕКТРОННАЯ

КОМПАНИЯ

ek-vip.ru

УХЛ 4.2

IP 20

М 4

Крейт системы выпрямителей КСВ-Smart-M (далее – КСВ) разработан для создания зарядно-выпрямительных

устройств (ЗВУ) на базе модульной конструкции.
КСВ предназначен для электропитания нагрузки, контроля и заряда аккумуляторных батарей (АБ). В сочетании с внеш-

ними датчиками и исполнительными устройствами он образует ЗВУ, обеспечивающее работу в различных режимах,

включая ускоренный заряд и диагностику АБ.
КСВ-Smart-M – это модульное высоконадежное решение для организации электропитания и управления АБ, соответ-

ствующее современным техническим и safety-требованиям.

Основные компоненты КСВ:

Корзина ВИП 4000 ВРАТ.473.00.00.

Контроллер АБ НДБР.468332.002.

Источник питания ВИП 4000/220 АК(RS)

ВРАТ.494.00.00(-01) – до четырех штук в один КСВ.

•

Функциональные возможности КСВ:

Поддержка параллельной работы до двух КСВ.

Режимы работы: заряд АБ (IUoU, ускоренный), проверка

целостности цепей, оценка емкости АБ.

Защиты: от глубокого разряда, перегрева, переполюсов-

ки, перенапряжения.

Управление через внешние устройства (датчики тока,

напряжения, температуры, контакторы).

•

Конструкция КСВ обеспечивает

следующие варианты подключения:

•

с общим выходом/с раздельным выходом;

•

однофазное подключение/трехфазное подключение.

средняя наработка до отказа – не менее 50000 часов;

срок службы – не менее 20 лет;

электробезопасность: гальваническая изоляция цепей,

соответствие ГОСТ 15150-69;

условия эксплуатации: температура – от минус 5 до +55°C,

степень защиты – IP20.

•

Надежность и безопасность КСВ

характеризуются следующими показателями:

Технические характеристики КСВ (входные)

Таблица 7

Номинальный диапазон входного напряжения, В

160…260

Частота входного напряжения, Гц

45…66

Коэффициент мощности, не менее

0,99

Технические характеристики КСВ (выходные)

Таблица 8

Номинальное значение выходного напряжения, В

229,5

Диапазон регулирования выходного напряжения, В

195…245

Максимальная выходная мощность (при четырех ВИП), кВт

КПД при максимальной выходной мощности, %, не менее

УХЛ 4.2

IP 20

М 4

Источник питания ВИП 4000/220 АК(RS) (далее – ВИП) предназначен для преобразования входного напряжения одно-

фазного переменного тока с номинальным значением 220 В и частотой 50 Гц или входного напряжения постоянного

тока с номинальным значением 220 В в выходное стабилизированное однополярное напряжение постоянного тока.
Для преобразования входного напряжения трехфазного переменного тока с номинальным значением 380 В в крейт

пофазно устанавливаются три ВИП. При этом выравнивается входной ток между ВИП, что препятствует перекосу фаз

и другим неисправностям.
В соответствии с сигналами управления, поступающими по интерфейсу связи, на выходе ВИП устанавливается посто-

янное напряжение в диапазоне 195…245 В.
ВИП устойчиво функционирует с критерием качества «А» при воздействии электромагнитных помех.
Возможность параллельной работы до четырех корзин.
Диапазон выходного тока – 17…272 А.
Особенностями устройства является стабилизированное выходное напряжение, «горячая» замена выпрямителей,

гальваническая развязка «вход-выход».
ВИП изготавливается в соответствии с техническими условиями ВРАТ.494.00.00(-01) ТУ.

Технические характеристики ВИП

Таблица 9

Входное напряжение (переменный ток), В

220; 380

Частота входного напряжения, Гц

Коэффициент мощности

0,99

Входное напряжение (постоянный ток), В

220

Выходное напряжение (постоянный ток), В

220

Максимальная выходная мощность, Вт

4000

КПД (при максимальной выходной мощности), %

Интерфейс

CAN, RS-485

Габаритные размеры, мм

102х109,5х437

На передней панели ВИП установлены светодиодный индикатор наличия выходного напряжения, индикаторы работы

интерфейсов.

Предельные технические характеристики ВИП

Таблица 10

Входное напряжение (переменный ток), В

160…400

Частота входного напряжения, Гц

47…63

Входное напряжение (постоянный ток), В

180…350

Выходное напряжение (постоянный ток), В

195…245

Температура окружающего воздуха, °С

минус 5…+65

ШКАФ ВИП ИБП

Байпас статический

10 кВА БС 1-10 ВРАТ.626.00.00

ШКАФ ВИП ИБП

Быстродействующий автоматический

ввод резерва

БАВР ВРАТ.651.00.00

ЭЛЕКТРОННАЯ

КОМПАНИЯ

ek-vip.ru

УХЛ 4.2

IP 20

М 4

Байпас статический 10 кВА БС 1-10 (далее – БС) предназначен для электропитания стационарной радиоэлектронной

аппаратуры, промышленной аппаратуры, IT-аппаратуры.

БС осуществляет непрерывную проверку попадания параметров напряжения основного и резервного входов (от сети

и инверторов) в заданный диапазон. На основании этой проверки, а также заданного режима работы («on-line» и «off-

line») байпас автоматически подключает потребителя к основному или резервному источнику питания либо отключает

его в случае отсутствия допустимых напряжений на обоих входах.

Особенности конструкции:

•

Имеет принудительное охлаждение.

•

Снабжен индикацией состояния.

•

Защита от перегрузки, короткого замыкания и перегрева.

•

Возможность работы в режимах «on-line» и «off-line».

Режим «on-line»: переключение выхода питания нагрузки с выхода инверторов на сеть при неисправности инверторов.

Режим «off-line»: переключение выхода питания нагрузки с сети на выход инверторов при пропадании сети.

Предельные технические характеристики БС

Таблица 12

Входное напряжение, В

160…260

Частота входного напряжения, Гц

48…52

Входное резервное постоянное напряжение питания, В

18…36

180…245

Температура окружающего воздуха, °С

минус 5…+55

УХЛ 4.2

IP 20

М 4

Быстродействующий автоматический ввод резерва БАВР (далее – БАВР) осуществляет непрерывную проверку по-

падания параметров напряжения на входах в заданный диапазон. На основании этой проверки, а также заданного

режима работы (приоритет входа «1» или нет приоритета) БАВР автоматически подключает потребителя к основному

или резервному источнику питания либо отключает его в случае отсутствия допустимых напряжений на обоих входах.

Подходит для критически важных систем, где требуются максимальные надежность и автоматизация.

Предельные технические характеристики БАВР

Таблица 14

Входное напряжение, В

160…260

Частота входного напряжения, Гц

48…52

Напряжение питания, В

120…420

Температура окружающего воздуха, °С

минус 5…+45

Технические характеристики БС

Таблица 11

Номинальное входное напряжение, В

220

Частота входного напряжения

Номинальный коммутируемый ток, А

Перегрузочная способность, %

150

Время переключения, мс, не более

Сеть

→

Инвертор

→

Сеть

10 (симисторный модуль коммутации)

30 (релейный модуль коммутации)

Номинальное входное резервное постоянное напряжение питания, В

220

Габаритные размеры (ШxВxГ), мм, не более

44x484x412

Масса, кг, не более

БАВР может использоваться в качестве:

• АВР в сетях питания переменного тока;

• статического байпаса в составе источника

бесперебойного питания (ИБП);

• статического байпаса для резервирования ИБП.

Комплект из трех БАВР используется в качестве трехфаз-

ного БАВР с заданным режимом работы и с одновремен-

ным переключением.

Технические характеристики БАВР

Таблица 13

Номинальное входное напряжение, В

220

Частота входного напряжения, Гц

Суммарный ток нагрузки по всем выходам, А, не более

32 (с возможностью настройки от 20 до 32)

Перегрузочная способность

125% в течении 60 с

150% в течение 30 с

Точность измерения напряжения, %, не хуже

Точность измерения тока, %, не хуже

Точность измерения частоты, %, не хуже

0,1

Габаритные размеры (ШxВxГ), мм, не более

44x484x412

Масса, кг, не более

Основные функции БАВР:

Автоматическое переключение

между основным

и резервным питанием при отклонении напряжения

(160…260 В) или частоты (48…52 Гц).

Приоритет основного входа

с возможностью возврата

при восстановлении параметров.

Синхронное переключение

(при фазовом сдвиге

не более 10°) для бесперебойной работы.

Защита от перегрузки и КЗ

с блокировкой

переключения при аварии.

Удаленное управление

(SNMP, RS-485) и локальный

мониторинг (USB, дисплей).

Безопасность:

изоляция – 1500 В, защита – IP20,

класс – 01.

•

Конвертор

ВИП 1000/24 ВРАТ.540.00.00

ШКАФ ВИП ИБП

ЭЛЕКТРОННАЯ

КОМПАНИЯ

ek-vip.ru

УХЛ 4.2

IP 20

М 4

Конвертор ВИП 1000/24 (далее – ВИП) предназначен для преобразования входного напряжения постоянного тока

с номинальным значением 220 В в выходное стабилизированное напряжение постоянного тока с номинальным

значением 24 В.

ВИП имеет номинальную выходную мощность 1 кВт.

ВИП обеспечивает возможность передачи диагностических параметров и измеренных величин в систему верхнего

уровня по интерфейсу CAN, RS-485.

Выходные электрические цепи и цепи интерфейса гальванически изолированы от входных электрических цепей

и корпуса ВИП.

Размах пульсации выходного напряжения ВИП (от пика до пика) в допустимом диапазоне входного напряжения и всех

режимах работы не превышает 400 мВ.

ВИП имеет защиту от короткого замыкания (КЗ) в нагрузке обратимого типа (с самовосстановлением после снятия КЗ).

При устранении КЗ работа ВИП восстанавливается автоматически.

ВИП имеет термозащиту и отключает выходное напряжение при перегреве силовых модулей. После охлаждения силовых

модулей выходное напряжение восстанавливается автоматически.

ВИП обеспечивает контроль и управление скоростью вращения вентиляторов в зависимости от нагрузки.

На передней панели ВИП установлены вентиляторы и светодиодные индикаторы наличия выходного напряжения,

исправности канала обмена информацией и наличия неисправности ВИП.

ВИП устойчиво функционирует с критерием качества «А» при воздействии электромагнитных помех.

ВИП изготавливается в соответствии с техническими условиями ВРАТ.540.00.00 ТУ.

УХЛ 4.2

IP 20

М 4

Предельные технические характеристики ВИП

Таблица 17

Входное напряжение (постоянный ток), В

180…260

Выходное напряжение (постоянный ток), В

22,8…26,4

Температура окружающего воздуха, °С

минус 5…+65

Технические характеристики ВИП

Таблица 16

Входное напряжение (постоянный ток), В

220

Выходное напряжение (постоянный ток), В

Максимальная выходная мощность, Вт

1000

КПД (при максимальной выходной мощности), %

Интерфейс

CAN, RS-485

Габаритные размеры, мм

103х110х437

Контроллер АБ НДБР.468332.002,

отдельно стоящее устройство

Контроллер АБ

НДБР.468332.002

встраиваемое

исполнение

Контроллер АБ

НДБР.468332.002

Контроллер АБ НДБР.468332.002 (далее – КАБ) – это электронное устройство контроля за состоянием аккумулятор-

ных батарей и их сборок. Основной задачей КАБ служит снятие физических характеристик аккумуляторов, таких как:

КАБ может быть произведен в двух видах:

•

Отдельно стоящее устройство. Устанавливается в шкаф ШОТ или ШБП.

•

Встраиваемое исполнение. Устанавливается в крейт системы выпрямителей КСВ-Smart-M ВРАТ.623.00.00.

КАБ подключается к выносной панели управления и передает на нее всю полученную информацию в режиме «on-line».
На аккумуляторные батареи дополнительно могут быть установлены выносные датчики для считывания параме-

тров – электронная система контроля и заряда аккумуляторных батарей ЭСКиЗ НДБР.468332.003.

Технические характеристики КАБ

Таблица 15

Общие

характеристики

Постоянное напряжение питания, В

18…32

Потребляемый ток (без учета нагрузки), мА

Тип применяемого контроллера

ARM Cortex M4 (STM32F407)

Наличие часов реального времени

есть

Наличие гальванической изоляции

по питанию, интерфейсы CAN и RS-485

Дискретные

выходы

Количество дискретных выходов DO

Коммутируемое напряжение DO, В

1,2…36

Максимальный коммутируемый ток DO, А

0,35

Дискретные

входы

Количество дискретных входов DI

Максимальное входное напряжение DI, В

Аналоговые

входы

Количество аналоговых входов AI

19 – DCV, 2 – DCA (38 – DCV, 4 – DCA)

Диапазон измеряемых напряжений AI, В

–300…+300 (для DCV), +5 (для DCA)

Диапазон измеряемых токов AI, мА

0…20 (DCA)

Интерфейсы

Количество интерфейсов CAN2b

Количество интерфейсов RS-485

Количество интерфейсов 1-Wire

Количество интерфейсов Ethernet

Количество интерфейсов IEEE 802.11. (WiFi)

• коммутация АБ;

• защита АБ.

• напряжение;

• температура;

Помимо основных функций – мониторинга и защиты АБ, в задачи КАБ входят функции по управлению зарядными про-

цессами, в связке с крейтом системы выпрямителей КСВ-Smart-M ВРАТ.623.00.00, расчету ее текущей емкости и степени

заряда, аккумулированию информации от сопутствующих устройств (например, ИБП – инверторная система Smart-M

ВРАТ.469.00.00, датчики и т.д.) и передаче их на уровень выше встроенными интерфейсами (CAN, RS-485, TCP/IP).
Также по требованию и согласованию с заказчиком, контроллер АБ может выступать в качестве исполнительного

устройства, принимающего с цифровых интерфейсов команды управления, коммутируя свои логические выводы.

• мгновенное значение тока;

• оценка происходящих в батарее процессов;

Содержание

ЭЛЕКТРОННАЯ

КОМПАНИЯ

Схема вариации построения системы ИБП

на основе оборудования АО «ЭК «ВИП»

Позиционное

обозначение

Наименование

Аккумуляторная батарея

(2 х 17 элементов)

1QS

ВН питания ИБП ~ 380 В

1QF

АВ статического

байпаса ~ 380 В

2QF

АВ сервисного (ручного)

байпаса ~ 380 В

3QF

АВ инверторов ~ 380 В

4QF–7QF

АВ ЗВУ ~ 220 В

8QF–10QF

АВ инверторов = 220 В

11QF

АВ выхода ИБП ~ 380 В

QSF

ВРП АБ

2QS

ВН сервисного (ручного)

байпаса

Контактор АБ

UZ1

Инверторы

(3 крейта по 4 шт. ИМ)

UZ2

ЗВУ (4 выпрямителя)

Байпас статический (3 шт.)

Шкаф

ВИП ИБП

Шкаф ИБП на основе оборудования АО «ЭК «ВИП»
Инверторная система

Smart-M ВРАТ.469.00.00

Инвертор модульный

ИМ 2500/220 ВРАТ.468.00.00

Крейт системы выпрямителей

КСВ-Smart-M ВРАТ.623.00.00

Источник питания

ВИП 4000/220 АК(RS) ВРАТ.494.00.00(-01)

Байпас статический

10 кВ А БС 1-10 ВРАТ.626.00.00

Быстродействующий автоматический ввод резерва

БАВР ВРАТ.651.00.00

Контроллер АБ

НДБР.468332.002

Конвертор

ВИП 1000/24 ВРАТ.540.00.00

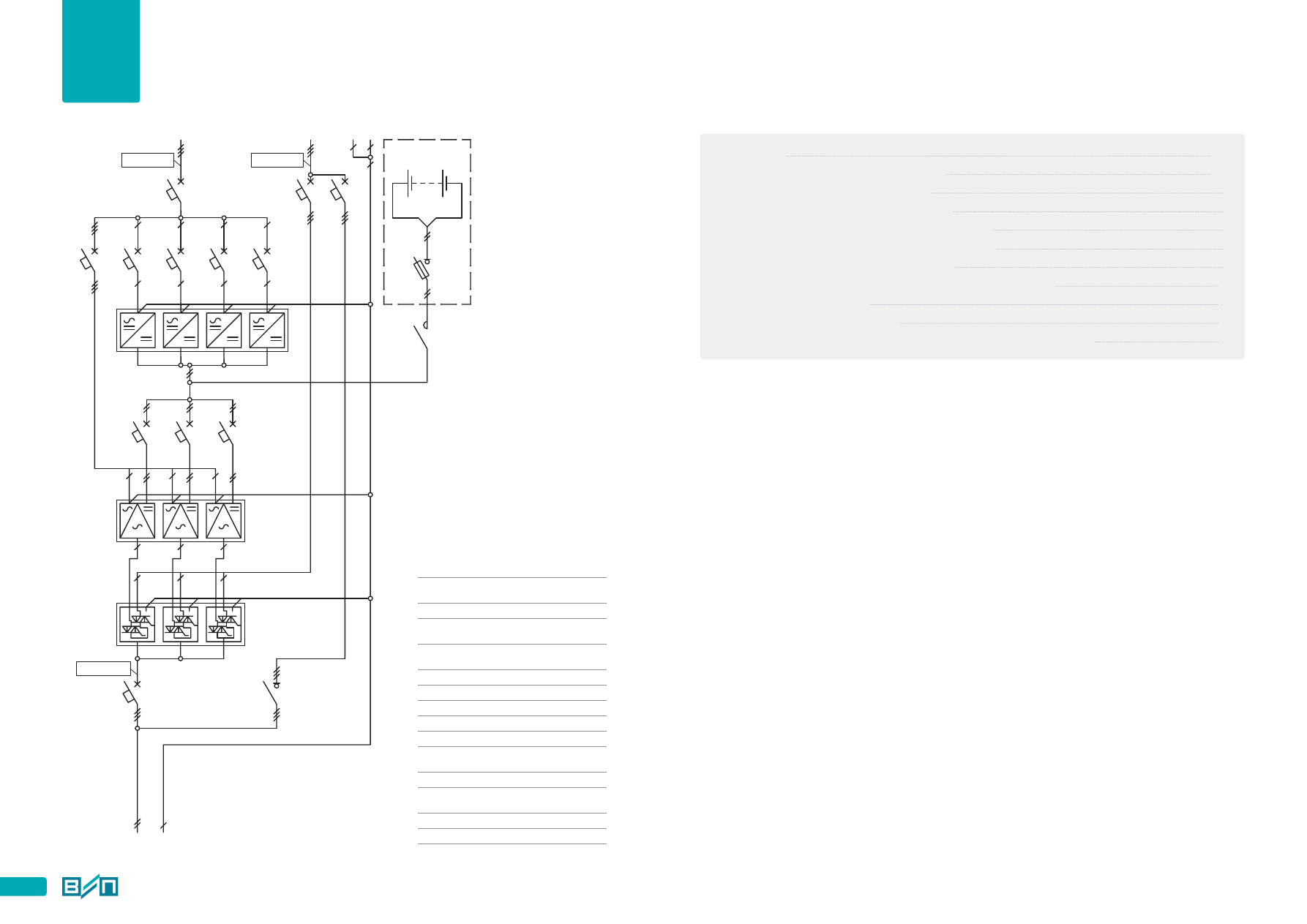

Схема вариации построения системы ИБП на основе оборудования АО «ЭК «ВИП»

1–2
3–4

5
6
7
8
9

10
11
12
13

Ввод 1 ~ 380 В

(1L1, 1L2, 1L3)

Ввод 2 ~ 380 В

(2L1, 2L2, 2L3)

1N 2N

I,U

пит

~ 380 В

I,U

пит

~ 380 В

Шкаф АБ

1QS

3р125

1QF

3C63

2QF

3C63

1L1

1L2

1L3

1L4

QSF

2р200

3QF

3C63

4QF

1C32

5QF

1C32

6QF

1C32

7QF

1C32

КМ

3р265

UZ2

1L1

8QF

2C63

9QF

2C63

10QF

2C63

1L2

1L3

2L1

2L2

2L3

UZ1

2QS

63 А

8Р

11QF

3С50

Выход ~ 380 В

I,U

нагр

~ 380 В

, L2

, L3

–

ЭЛЕКТРОННАЯ

КОМПАНИЯ

АО «Электронная компания «ВИП»

Россия, 620142, г. Екатеринбург, ул. Щорса, стр. 7

телефон: +7 (343) 227-31-13, 227-31-14, 227-31-15

e-mail: office@ek-vip.com

www.ek-vip.ru

КАТАЛОГ

ПРОДУКЦИИ

Инверторы и инверторные системы
Крейт системы выпрямителей
Источник питания
Байпас
Быстродействующий автоматический ввод резерва
Контроллеры
Конверторы

ЭЛЕКТРОННАЯ

КОМПАНИЯ

для построения систем

бесперебойного питания
