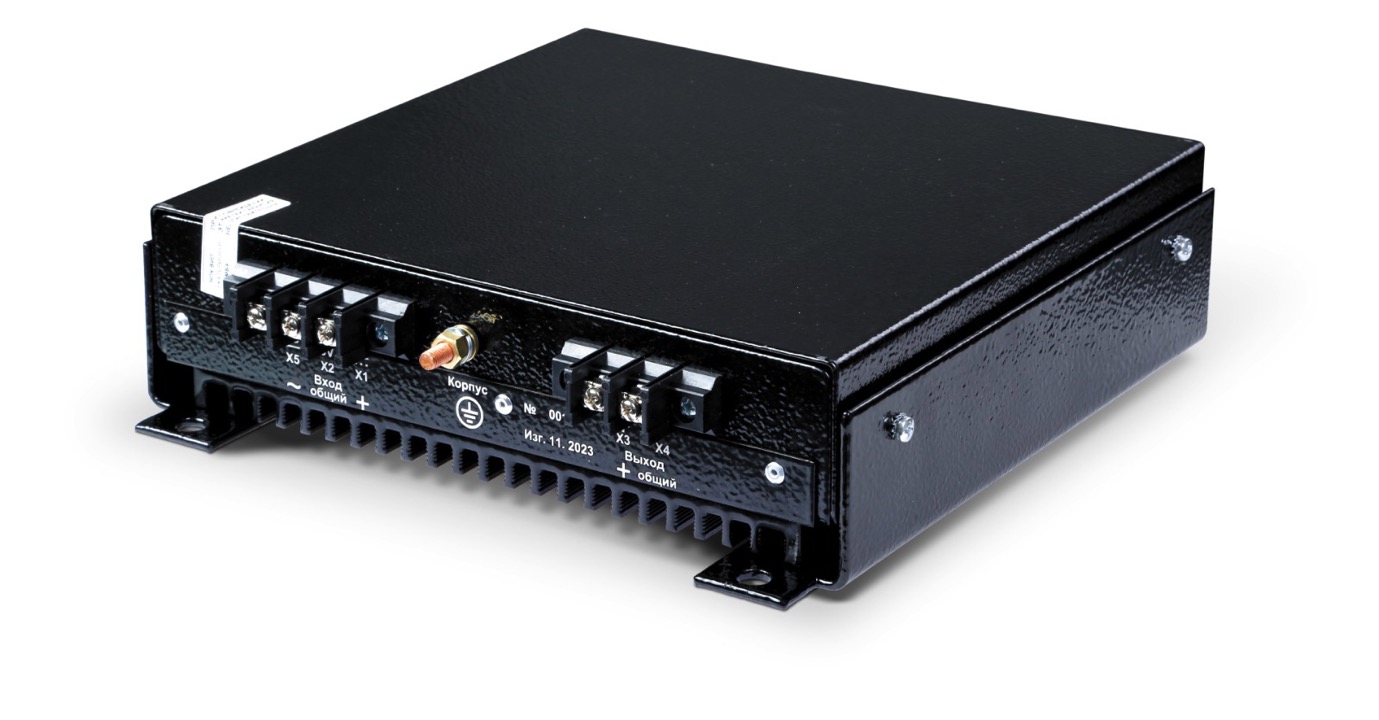

Источник электропитания локомотивной электронной аппаратуры ИП-ЛЭ-50/400-50С АГБР.436238.007-01 (далее ИП-ЛЭ) предназначен для преобразования нестабилизированного постоянного или пульсирующего напряжения бортовой сети локомотива (50 В) в постоянное стабилизированное напряжение (50 ± 5) В, имеет один канал для питания электронной аппаратуры, а также для питания локомотивной электронной аппаратуры на различных типах тягового подвижного состава (ТПС) – электровозы и электропоезда постоянного и переменного тока, а также тепловозы, дизель-поезда, путевые машины, автомотрисы и дрезины.
Источник питания может применяться в стационарных, лабораторных и других системах электропитания, если параметры первичного питания и нагрузок соответствуют нормам, принятым для ИП-ЛЭ.
|
Напряжение подпитки (напряжение аккумуляторной батареи, поступающее на вход Х1 подпитки ИП), В |
|
|
Напряжение бортовой сети, представляющее пульсирующее напряжение с провалами до нуля, полученное при помощи двухполупериодного выпрямителя из переменного синусоидального напряжения частоты 50 Гц и поступающее на основной вход Х1 ИП: - среднее значение, В - отклонение от нормы, % |
50 10 |
|
Максимальное значение выброса на амплитуде пульсирующего напряжения суммарно с амплитудой, В |
120 |
|
Амплитуда импульсных пульсаций напряжения при длительности пульсаций 5 мс и частоте повторения импульсов не более 10 Гц, В, не более |
120 |
|
Амплитуда импульсных пульсаций напряжения в диапазоне частот 50 - 300 Гц, В, не более |
30 |
|
Максимальное значение пульсаций напряжения с учетом предыдущих пунктов, В, не более |
120 |
- Канал ИП-ЛЭ имеет защиту от короткого замыкания и не допускает увеличения тока нагрузки больше 12 А.
- Мощность, потребляемая ИП-ЛЭ от входного источника питания при максимальной выходной мощности и номинальном входном напряжении не превышает 500 Вт.
- Обеспечивает возможность блочного наращивания выходной мощности, то есть допускает параллельное соединение выходов нескольких ИП.
- ИП-ЛЭ изготовлен в пылезащищенном корпусе (степень защиты – IP43 по ГОСТ 14254).
- Уровень помехоэмиссии ИП-ЛЭ соответствует ГОСТ 33436.3-2.
Габаритные размеры ИП-ЛЭ (Д х Ш х В), не более – 290 х 180 х 260 мм, масса не более 10 кг. Габаритные размеры ИП с пластиной (Д х Ш х В), не более – 324 х 176 х 270 мм, масса не более 12,5 кг.
